Schlitzgerät SG

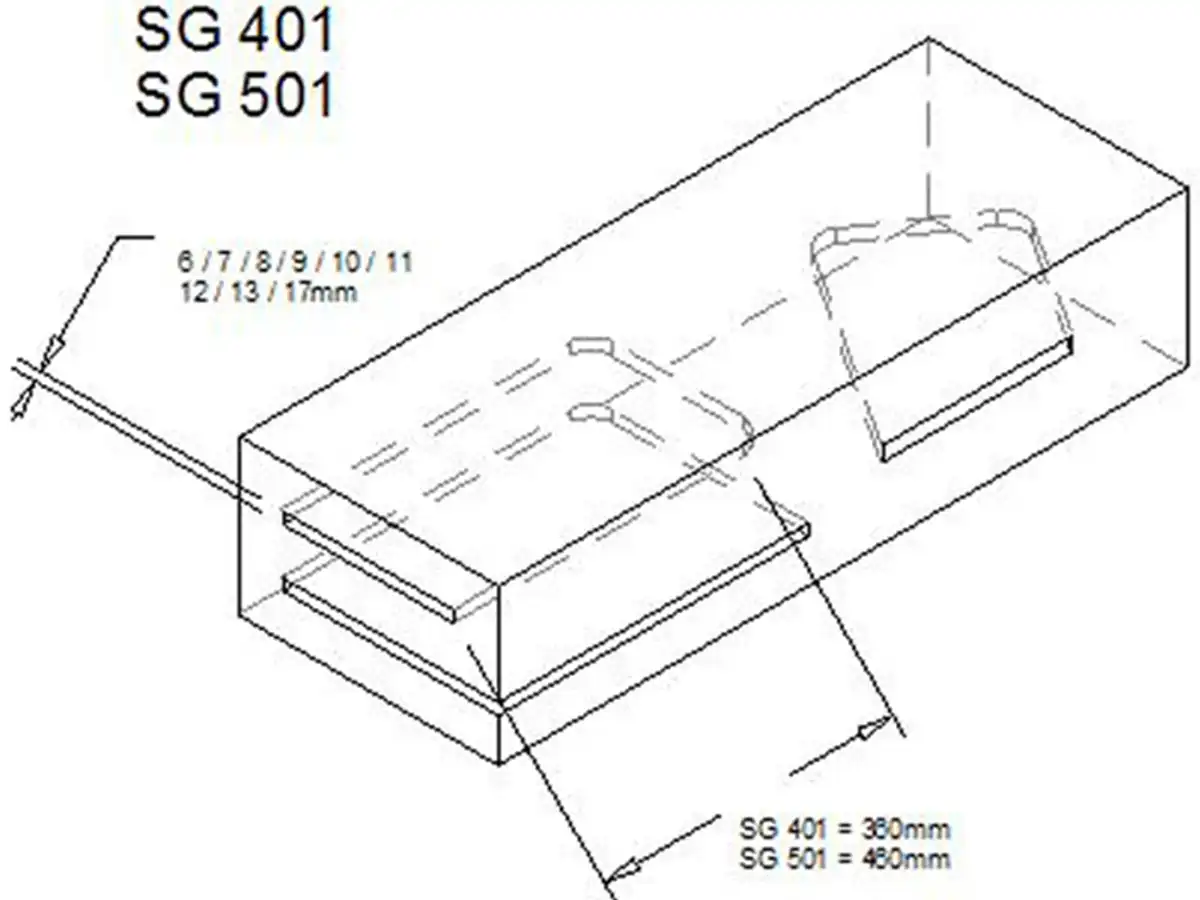

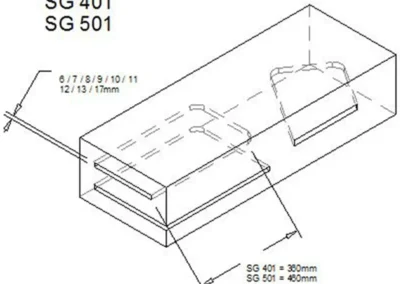

Schräg und extra lang fräsen – mit sicherer Klemmung: Das Schlitzgerät SG bietet eine pneumatische Werkstückfixierung, Winkelverstellung bis 45° und extra lange Schlitze (praktisch bis ~460 mm, je nach Ausführung). Präzise Führungen mit spielarmer Lagerung gewährleisten saubere, exakte Schlitzwände; Anschläge und klare Skalen sichern die Wiederholgenauigkeit in der Serie. Ideal für schräge Schlitze, lange Aussparungen und Serienfertigung an grossen Querschnitten im professionellen Einsatz.

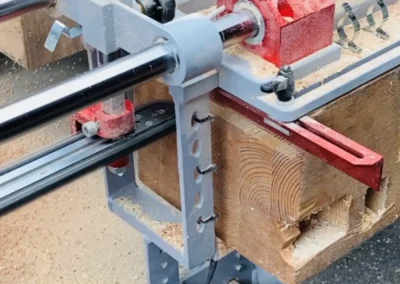

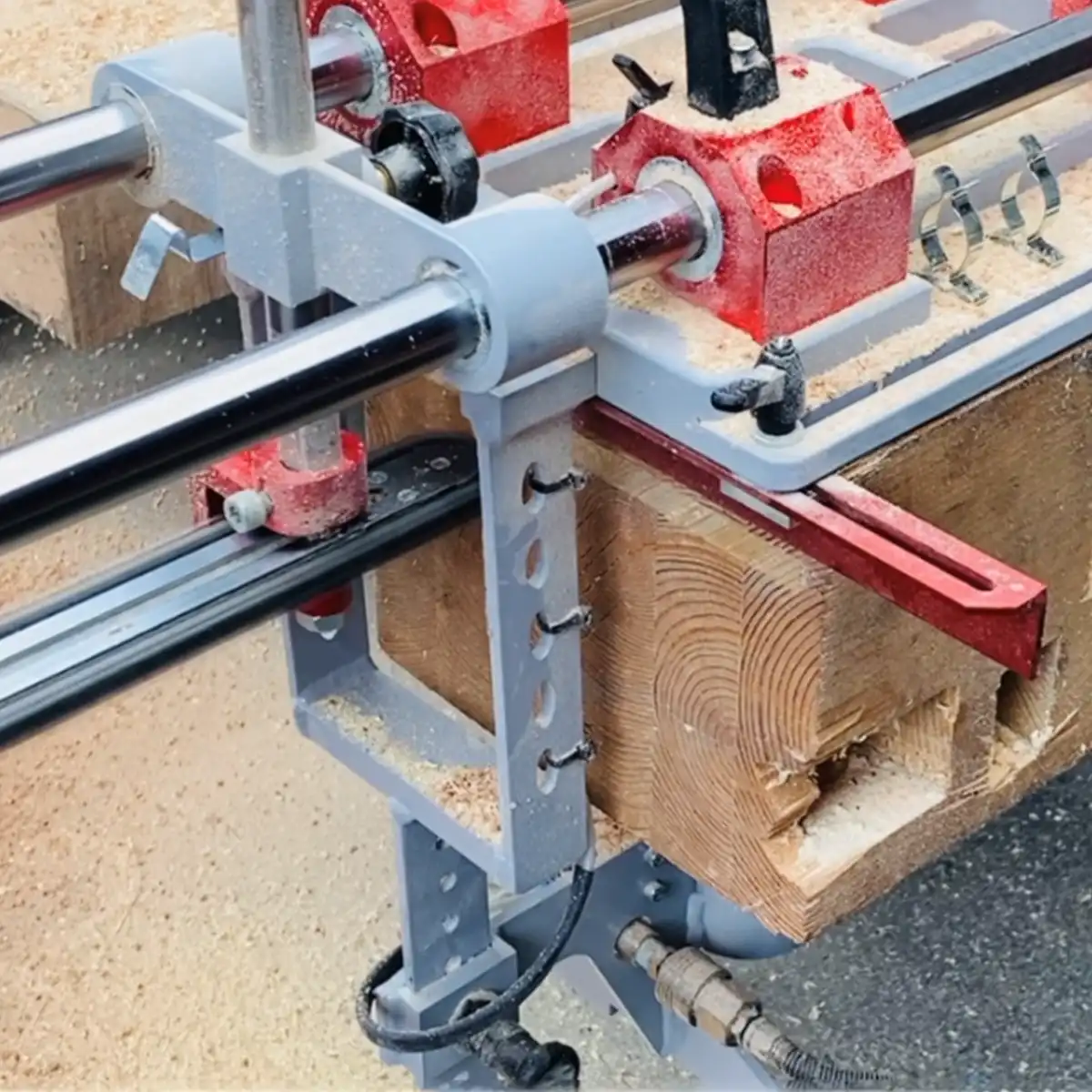

Schlitzgerät SG 503
| Schlitztiefe: | Schlitzbreite: | Leistung: |
| 460 mm | 6-18 mm | 2500 W |
| Gewicht: | Herstellung: | Garantie: |
| 31,5 kg | Schweiz | 2 Jahre |
Lieferumfang: Schlitzgerät SG 503, exkl. Kettengarnitur und Kette
Schlitztiefe: 460 mm
Stemmbreite: 6-18 mm
Leistung: 2500 W
Gewicht: 31,5 kg
Herstellung: Schweiz
Garantie: 2 Jahre
Lieferumfang: Schlitzgerät SG 503, exkl. Kettengarnitur und Kette
| Modell | Art.-Nr. | exkl. MWSt. |
|---|---|---|
| SG 503 (230V) | BBSG503 | CHF 5735.45 EUR 6037.29 |
| SG 503 (400V) | BBSG503400V | CHF 6290.45 EUR 6621.55 |
Modell / Artikel-Nr.
SG 503 (230V) / BBSG503
CHF 5735.45 / EUR 6037.29 exkl. MWST
SG 503 (400V) / BBSG503400V
CHF 6290.45 / EUR 6621.55 exkl. MWST
Schlitzgerät SG 403
| Schlitztiefe: | Schlitzbreite: | Leistung: |
| 360 mm | 6-18 mm | 2500 W |
| Gewicht: | Herstellung: | Garantie: |
| 31,5 kg | Schweiz | 2 Jahre |
Lieferumfang: Schlitzgerät SG 403, exkl. Kettengarnitur und Kette
Schlitztiefe: 360 mm
Stemmbreite: 6-18 mm
Leistung: 2500 W
Gewicht: 31,5 kg
Herstellung: Schweiz
Garantie: 2 Jahre
Lieferumfang: Schlitzgerät SG 403, exkl. Kettengarnitur und Kette
| Modell | Art.-Nr. | exkl. MWSt. |
| SG 403 (230V) | BBSG403 | CHF 5457.90 EUR 5745.17 |
Modell / Artikel-Nr.
SG 403 (230V) / BBSG403
CHF 5457.90 / EUR 5745.17 exkl. MWST
Kettengarnitur
| Modell | Art.-Nr. | exkl. MWSt. |
|---|---|---|
| 6x50x500 mm | BBG0650500 | CHF 920.45 EUR 968.89 |
| 7x50x500 mm | BBG0750500 | CHF 920.45 EUR 968.89 |
| 8x50x500 mm | BBG0850500 | CHF 920.45 EUR 968.89 |
| 9x50x500 mm | BBG0950500 | CHF 920.45 EUR 968.89 |
| 10x50x500 mm | BBG1050500 | CHF 920.45 EUR 968.89 |
| 11x50x500 mm | BBG1150500 | CHF 920.45 EUR 968.89 |
| 12x50x500 mm | BBG1250500 | CHF 920.45 EUR 968.89 |
| 13x50x500 mm | BBG1350500 | CHF 920.45 EUR 968.89 |
| 14x50x500 mm | BBG1450500 | CHF 920.45 EUR 968.89 |
| 15x50x500 mm | BBG1550500 | CHF 920.45 EUR 968.89 |
| 16x50x500 mm | BBG1650500 | CHF 920.45 EUR 968.89 |
| 17x50x500 mm | BBG1750500 | CHF 920.45 EUR 968.89 |
| 18x50x500 mm | BBG1850500 | CHF 920.45 EUR 968.89 |
Modell / Art.-Nr.
6x50x500 mm / BBG0650500
CHF 920.45 / EUR 968.89 exkl. MWSt.
7x50x500 mm / BBG0750500
CHF 920.45 / EUR 968.89 exkl. MWSt.
8x50x500 mm / BBG0850500
CHF 920.45 / EUR 968.89 exkl. MWSt.
9x50x500 mm / BBG0950500
CHF 920.45 / EUR 968.89 exkl. MWSt.
10x50x500 mm / BBG1050500
CHF 920.45 / EUR 968.89 exkl. MWSt.
11x50x500 mm / BBG1150500
CHF 920.45 / EUR 968.89 exkl. MWSt.
12x50x500 mm / BBG1250500
CHF 920.45 / EUR 968.89 exkl. MWSt.
13x50x500 mm / BBG1350500
CHF 920.45 / EUR 968.89 exkl. MWSt.
14x50x500 mm / BBG1450500
CHF 920.45 / EUR 968.89 exkl. MWSt.
15x50x500 mm / BBG1550500
CHF 920.45 / EUR 968.89 exkl. MWSt.
16x50x500 mm / BBG1650500
CHF 920.45 / EUR 968.89 exkl. MWSt.
17x50x500 mm / BBG1750500
CHF 920.45 / EUR 968.89 exkl. MWSt.
18x50x500 mm / BBG1850500
CHF 920.45 / EUR 968.89 exkl. MWSt.
Ersatzkette
| Modell | Art.-Nr. | exkl. MWSt. |
|---|---|---|
| 6x50x500 mm | BBK0660A2.5 | CHF 499.55 EUR 525.83 |
| 7x50x500 mm | BBK0760A2.5 | CHF 499.55 EUR 525.83 |
| 8x50x500 mm | BBK0860A3 | CHF 499.55 EUR 525.83 |
| 9x50x500 mm | BBK0960A3 | CHF 499.55 EUR 525.83 |
| 10x50x500 mm | BBK1060A4 | CHF 499.55 EUR 525.83 |
| 11x50x500 mm | BBK1160A4 | CHF 499.55 EUR 525.83 |
| 12x50x500 mm | BBK1260A6 | CHF 499.55 EUR 525.83 |
| 13x50x500 mm | BBK1360A6 | CHF 499.55 EUR 525.83 |
| 14x50x500 mm | BBK1460A6 | CHF 499.55 EUR 525.83 |
| 15x50x500 mm | BBK1560A6 | CHF 499.55 EUR 525.83 |
| 16x50x500 mm | BBK1660A6 | CHF 499.55 EUR 525.83 |
| 17x50x500 mm | BBK1760A6 | CHF 499.55 EUR 525.83 |
| 18x50x500 mm | BBK1860A6 | CHF 499.55 EUR 525.83 |
Modell / Artikel-Nr.
6x50x500 mm / BBK0660A2.5
CHF 499.55 / EUR 525.83 exkl. MWSt.
7x50x500 mm / BBK0760A2.5
CHF 499.55 / EUR 525.83 exkl. MWSt.
8x50x500 mm / BBK0860A3
CHF 499.55 / EUR 525.83 exkl. MWSt.
9x50x500 mm / BBK0960A3
CHF 499.55 / EUR 525.83 exkl. MWSt.
10x50x500 mm / BBK1060A4
CHF 499.55 / EUR 525.83 exkl. MWSt.
11x50x500 mm / BBK1160A4
CHF 499.55 / EUR 525.83 exkl. MWSt.
12x50x500 mm / BBK1260A6
CHF 499.55 / EUR 525.83 exkl. MWSt.
13x50x500 mm / BBK1360A6
CHF 499.55 / EUR 525.83 exkl. MWSt.
14x50x500 mm / BBK1460A6
CHF 499.55 / EUR 525.83 exkl. MWSt.
15x50x500 mm / BBK1560A6
CHF 499.55 / EUR 525.83 exkl. MWSt.
16x50x500 mm / BBK1660A6
CHF 499.55 /
EUR 525.83 exkl. MWSt.
17x50x500 mm / BBK1760A6
CHF 499.55 / EUR 525.83 exkl. MWSt.
18x50x500 mm / BBK1860A6
CHF 499.55 7 EUR 525.83 exkl. MWSt.
Häufige Fragen
Wann ist das SG die erste Wahl?
Bei Schrägschlitzen (0–45°), langen Aussparungen und Serien mit hohem Wiederholbedarf.
Vorteil der pneumatischen Klemmung?
Schnelles, sicheres Spannen – gleichbleibende Position/Winkel, höhere Prozesssicherheit.
Wie stelle ich den Winkel ein?
Winkelanschlag am Gerät auf Zielwert, Nullpunkt setzen, Probestück fräsen, Serie starten.
Wie tief/lang kann ich fräsen?
Tiefe je nach Werkzeug/Hub; Längen praktisch bis ~460 mm. Lange Schlitze in überlappenden Passagen.
Wie halte ich das Schlitzbild sauber?
Fixierung prüfen, Zustellungen staffeln, Späne räumen, Werkzeug scharf halten.
Stationär oder mobil?
Das SG ist stationär für Wiederholgenauigkeit/Serien gedacht.
Sicherheit
Spannmittel prüfen, PSA, Not-Aus/Bedienlogik kennen; Einrichten nur im Stillstand.
Typische Fehler
Winkelabweichung: Anschlag gelöst → nachziehen/kalibrieren. Raues Schlitzbild: stumpfes Werkzeug → schärfen.
Rüstzeit minimieren
Wiederkehrende Masse anschlaggestützt hinterlegen; mit Markierungen/Schablonen arbeiten.
Serienkontrolle
Alle X Teile Kontrollmass; Dokumentation der Einstellungen für Wiederholungen.
Ergänzung
Fräsketten in passenden Breiten; Anreisslehren für Vorbereitung.
