Konstruktions­bohrlehre

Position und Winkel unter Kontrolle: Die Konstruktionsbohrlehre garantiert präzise Bohrungen im exakten Abstand – in tragenden Querschnitten für Dübel-, Schraub- und Durchgangslöcher im Holzbau. Die robuste Aluminiumkonstruktion sorgt für Stabilität und Langlebigkeit. Über Bohrbüchsenhalter lassen sich verschiedene Bohrgrössen und individuelle Bohrabstände flexibel einstellen; die Lehre führt rechtwinklige Bohrungen ebenso wie definierte Schrägbohrungen mittels Winkel- und Tiefenführung. Definierte Anschläge liefern wiederholgenaue Ergebnisse und reduzieren Nacharbeit. Das Standardmodell wird mit zwei Bohrbüchsenhaltern geliefert und kann bei Bedarf auf bis zu sechs erweitert werden. Hinweis: Bohrbüchsen und HSS-Bohrer (zylindrisch geschliffen) sind nicht enthalten.

Jetzt kaufen
Anfrage senden

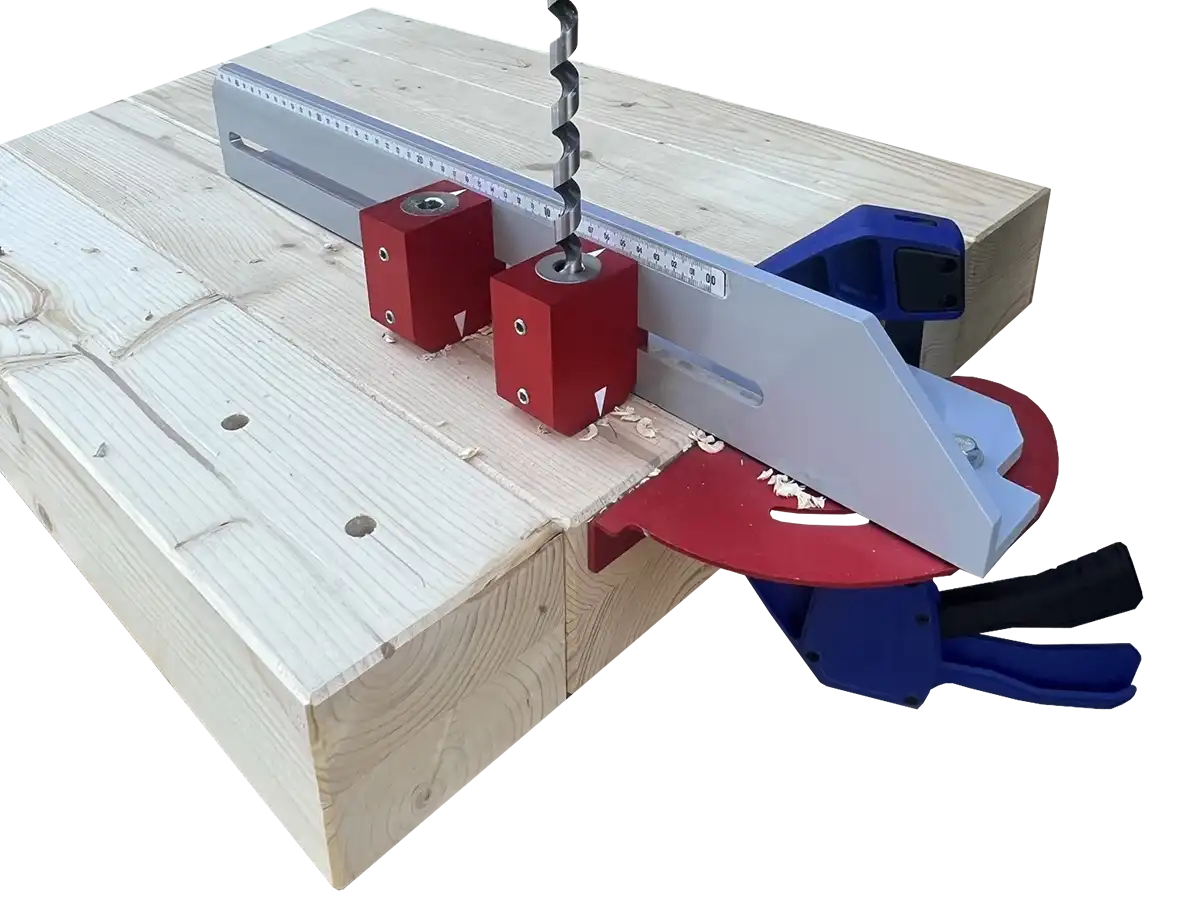

Brühwiler Maschinen Bohrlehre Konstruktionsbohrlehre KBL 403 auf Holz
Jetzt kaufen
Anfrage senden
Brühwiler Maschinen Bohrlehre Konstruktionsbohrlehre KBL 403

Konstruktions­bohr­lehre KBL 403

Bohrbereich: Winkel: Länge:
⌀ 10 – 16 mm 2 x 45° 70 mm
Gewicht: Herstellung: Garantie:
3,5 kg Schweiz 2 Jahre

Liefer­umfang: Konstruktionsbohrlehre KBL 403, exkl. Bohrbüchsen und HSS Bohrer

Preis:
CHF 272.90 exkl. MWSt.
EUR 287.26 exkl. MWSt.

Artikelnummer: BBKBL403

Bohrbereich: ⌀ 10 – 16 mm

Winkel: 2 x 45°

Länge: 70 mm

Gewicht: 3,5 kg

Herstellung: Schweiz

Garantie: 2 Jahre

Liefer­umfang: Konstruktionsbohrlehre KBL 403, exkl. Bohrbüchsen und HSS Bohrer

Preis:
CHF 272.90 exkl. MWSt.
EUR 287.26 exkl. MWSt.

Artikelnummer: BBKBL403

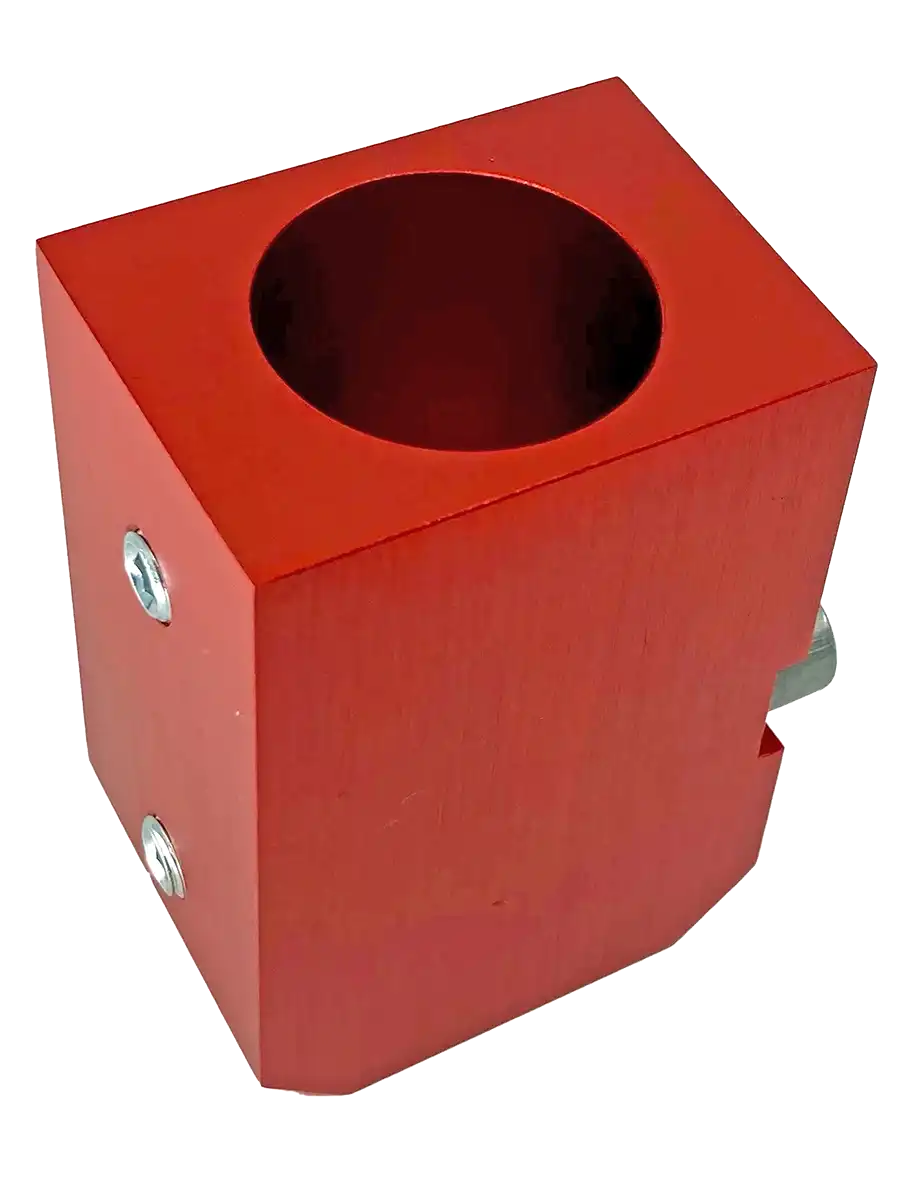

Brühwiler Maschinen Bohrlehre Bohrbüchsenhalter

Bohrbüchsenhalter

Preis:
CHF 73.10 exkl. MWSt.
EUR 76.93 exkl. MWSt.

Artikelnummer: BBSBL120

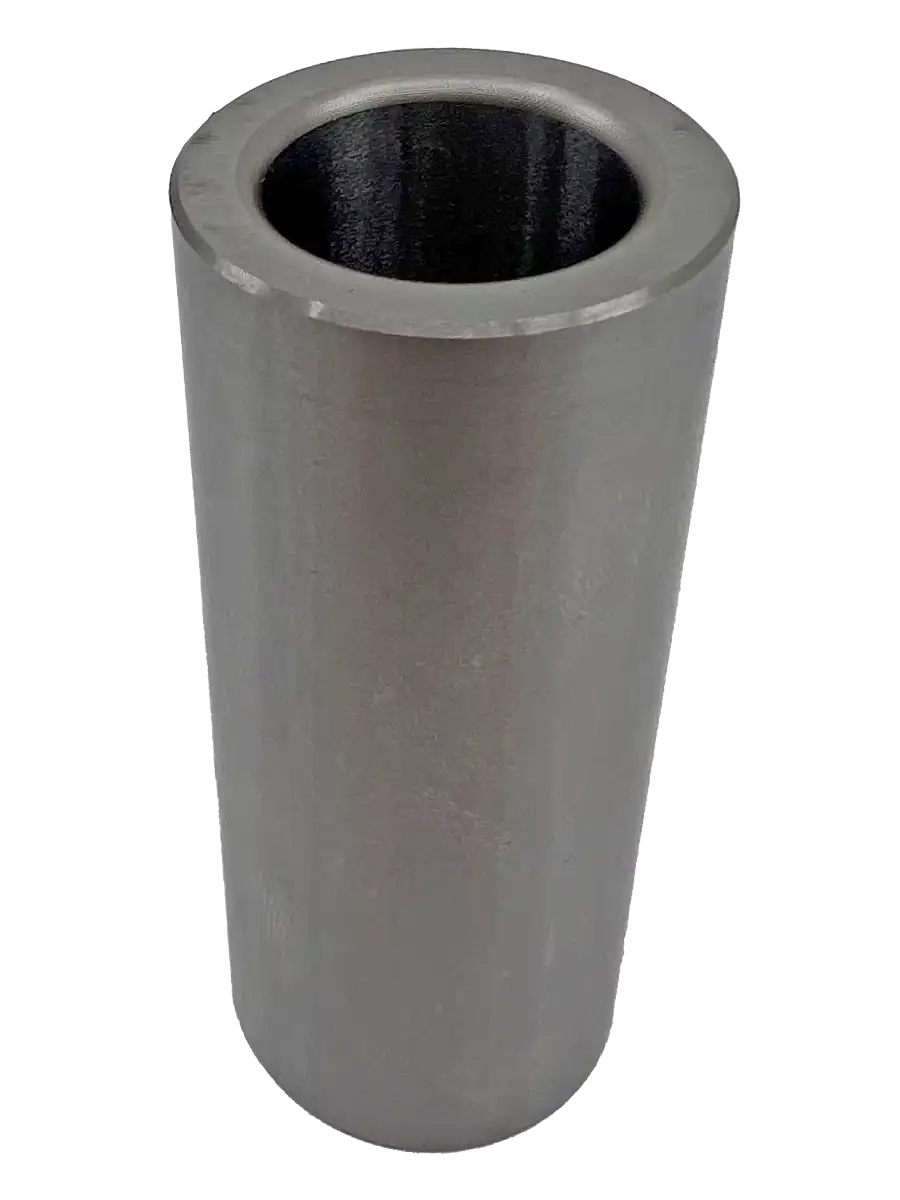

Brühwiler Maschinen Bohrlehre Bohrbüchse

Bohrbüchse

Grösse Art.-Nr. exkl. MWSt.
⌀ 10 mm BB103036 CHF 54.60
EUR 57.47
⌀ 12 mm BB123036 CHF 54.60
EUR 57.47
⌀ 14 mm BB143036 CHF 54.60
EUR 57.47
⌀ 15 mm BB153036 CHF 54.60
EUR 57.47
⌀ 16 mm BB163036 CHF 54.60
EUR 57.47
⌀ 18 mm BB183036 CHF 54.60
EUR 57.47
⌀ 20 mm BB203036 CHF 54.60
EUR 57.47
⌀ 25 mm BB253036 CHF 54.60
EUR 57.47

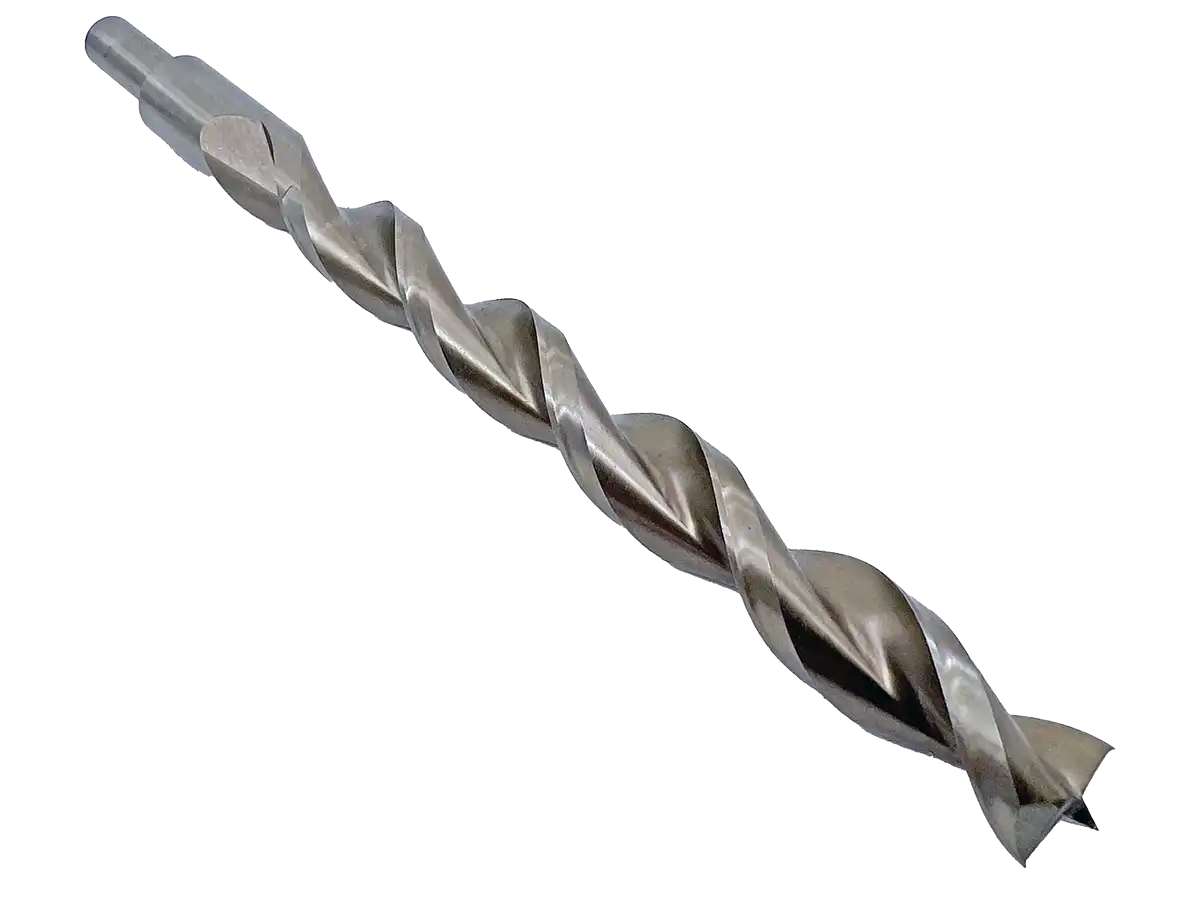

Brühwiler Maschinen Bohrlehre Spezialbohrer

HSS Bohrer

Grösse Art.-Nr. exkl. MWSt.
⌀ 10 x 460 mm BB10460 CHF 73.10
EUR 76.93
⌀ 12 x 460 mm BB12460 CHF 85.10
EUR 89.59
⌀ 14 x 460 mm BB14460 CHF 98.05
EUR 103.22
⌀ 15 x 460 mm BB15460 CHF 102.70
EUR 108.09
⌀ 16 x 460 mm BB16460 CHF 106.40
EUR 111.98
⌀ 18 x 460 mm BB18460 CHF 113.80
EUR 119.77
⌀ 20 x 460 mm BB20460 CHF 119.35
EUR 125.61
⌀ 25 x 460 mm BB25460 CHF 137.85
EUR 145.09

Häufige Fragen

Wofür ist die Konstruktionsbohrlehre gedacht?

Für konstruktive Bohrungen mit exakter Position/Winkel/Tiefe an Sparren, Pfetten, Pfosten, Schwellen.

Welche Bohrmaschinen passen?

Gängige Akku-/Netz-Bohrmaschinen; je nach Aufnahme Bohrfutter/Spannhals.

Wie stelle ich den Winkel ein?

Mit der grossen WInkelskala. Winkelanschlag auf Sollwert stellen, Nullpunkt definieren, Probestück bohren, erst dann Serie.

Wie sichere ich die Tiefe?

Mit Tiefenstopp der Lehre/Bohrmaschine; Blindlöcher schrittweise herantasten, messen, fortsetzen.

Wie verhindere ich Verlaufen/Schräglauf?

Anschlagflächen plan auflegen, Vorbohrer nutzen, Bohrdruck geradlinig halten, Drehzahl zum Bohrer-Ø passend wählen.

Kann ich in Schrägen bohren (z. B. Kopfbänder)?

Ja, die Lehre erlaubt definierte Schrägbohrungen; Referenzkante sauber wählen, Winkel kontrollieren.

Tipps gegen Ausrisse

Ausgangsseite hinterlegen, geringen Vorschub am Austritt, ggf. vorritzen.

Toleranzen/Genauigkeit

Wiederholgenauigkeit hängt von Referenzführung und Befestigung ab; Serien regelmässig prüfen.

Anwendung bei grossen Querschnitten

Zusätzliche Auflage/Hilfsanschläge nutzen; alternativ Bohrständer kombinieren.

Korrektur schiefer Bohrung

Loch auf passenden Ø erweitern, Dübel einsetzen, neu bohren; Statik beachten.

Wartung

Späne entfernen, Skalen/Lager schützen; keine Lösungsmittel auf Skalen.
