Balkenschlitzfräse BSF
Tiefe Längsschlitze in massiven Balken – stationär, sauber, wiederholgenau: Die Balkenschlitzfräse BSF führt das Werkzeug über einen grossen Auflagetisch mit präzisen Führungen, hartverchromten Führungswellen und Präzisionslagern für gerade, glatte Schlitzwände. Die Bein-/Absenkhilfe ermöglicht eine kontrollierte Zustellung, während Anschläge und Skalen die Serienmasshaltigkeit sichern. Die robuste Konstruktion und einfache Handhabung garantieren spielarme Führung und exaktes Arbeiten – ideal für Überblattungen, Steckverbindungen, Durchführungen sowie das Einlassen von Beschlägen in starken Querschnitten.
Balkenschlitzfräse BSF 175
| Schlitztiefe: | Schlitzbreite: | Leistung: |
| 175 mm | 6-18 mm | 1400 W |
| Gewicht: | Herstellung: | Garantie: |
| 9,9 kg | Schweiz | 2 Jahre |
Lieferumfang: Balkenschlitzfräse BSF 175, exkl. Kettengarnitur und Kette

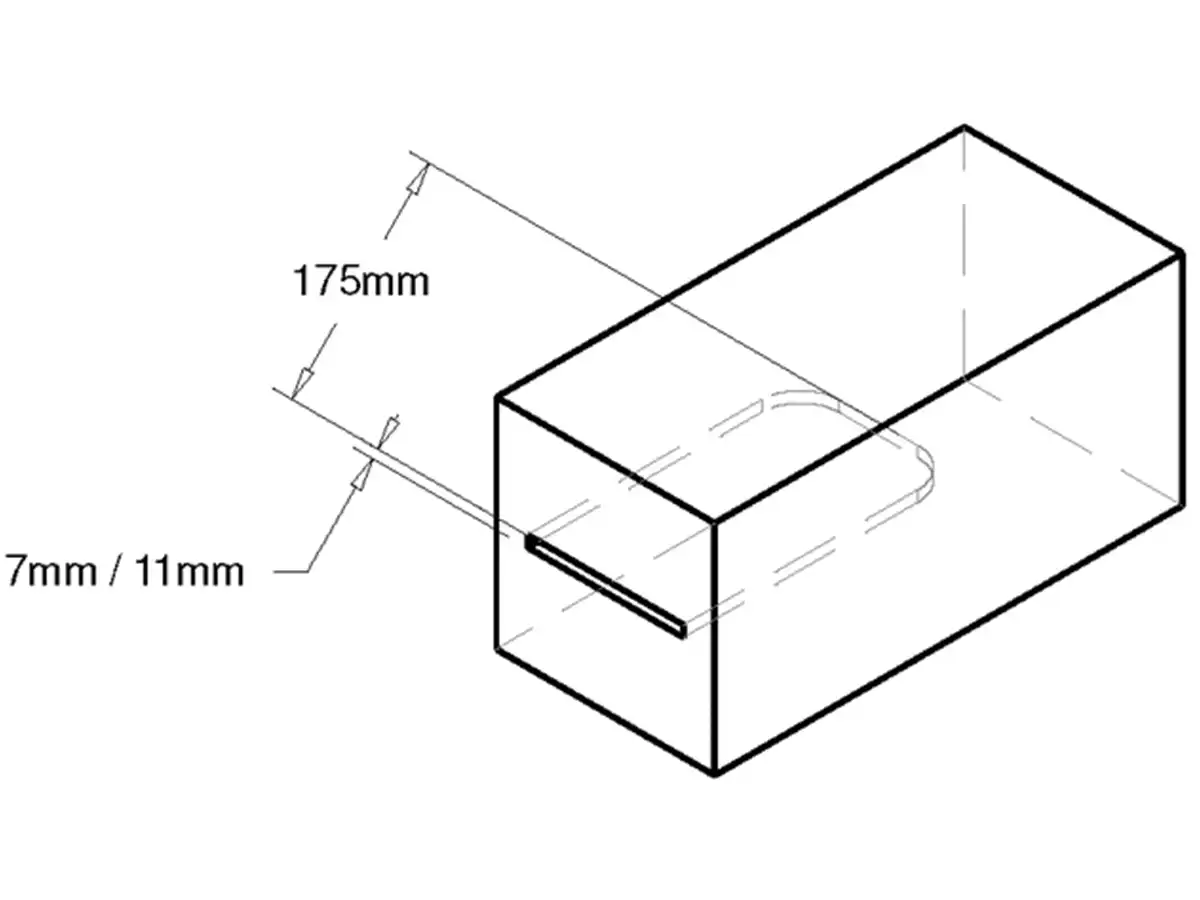

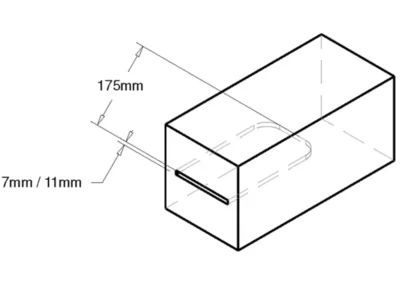

Schlitztiefe: 175 mm
Stemmbreite: 6-18 mm
Leistung: 1400 W
Gewicht: 9,9 kg
Herstellung: Schweiz
Garantie: 2 Jahre
Lieferumfang: Balkenschlitzfräse BSF 175, exkl. Kettengarnitur und Kette
| Modell | Art.-Nr. | exkl. MWSt. |
|---|---|---|
| BSF 175 (230V) | BBBSF175 | CHF 1840.90 EUR 1937.78 |
| BSF 175 (120V) | BBBSF175120V | CHF 1933.40 EUR 2035.15 |
Modell / Artikel.-Nr.
BSF 175 (230V) / BBBSF175
CHF 1840.90 / EUR 1937.78 exkl. MWSt.
BSF 175 (120V) / BBBSF175120V
CHF 1933.40 / EUR 2035.15 exkl. MWSt.

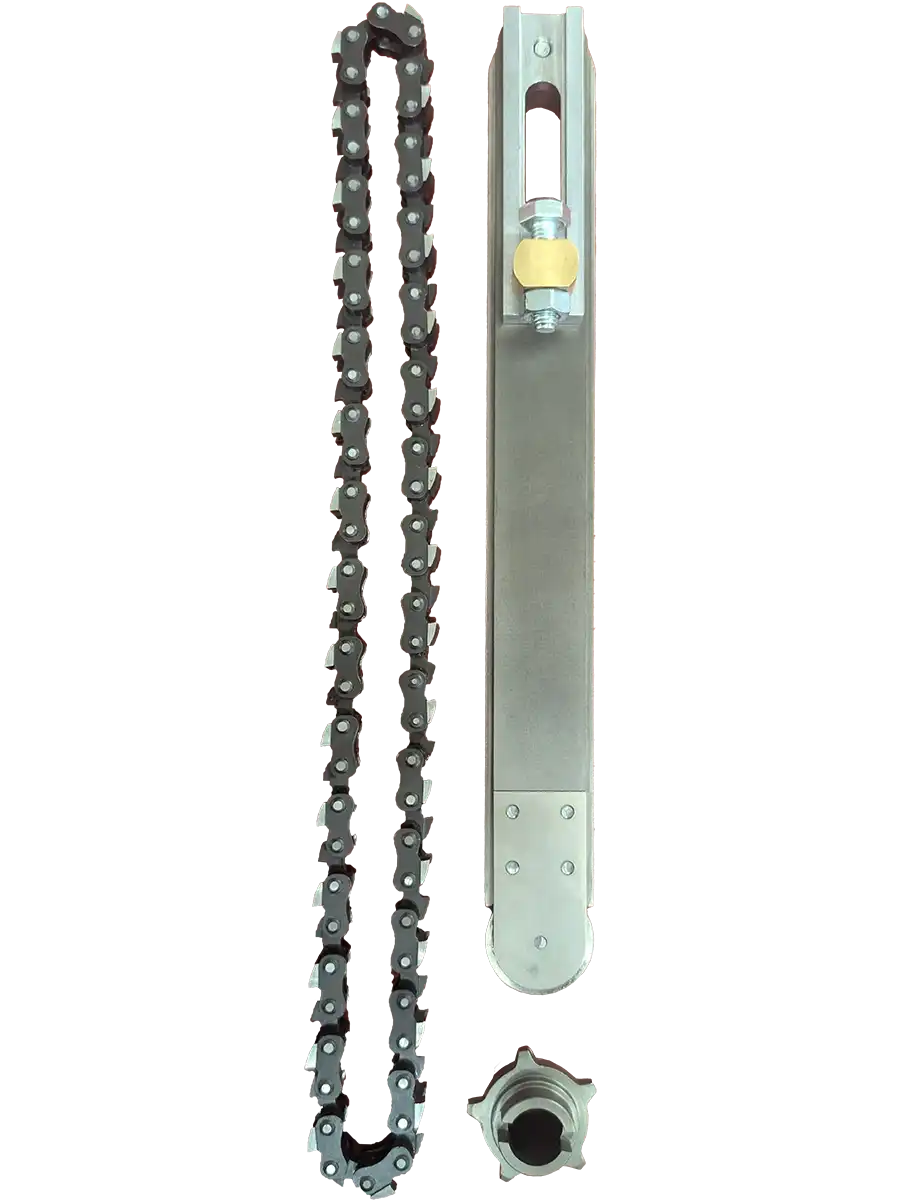

Kettengarnitur
| Modell | Art.-Nr. | exkl. MWSt. |
|---|---|---|
| 6x50x175 mm | BBG0650175 | CHF 545.80 EUR 574.52 |
| 7x50x175 mm | BBG0750175 | CHF 545.80 EUR 574.52 |
| 8x50x175 mm | BBG0850175 | CHF 545.80 EUR 574.52 |
| 9x50x175 mm | BBG0950175 | CHF 545.80 EUR 574.52 |
| 10x50x175 mm | BBG1050175 | CHF 545.80 EUR 574.52 |
| 11x50x175 mm | BBG1150175 | CHF 545.80 EUR 574.52 |
| 12x50x175 mm | BBG1250175 | CHF 545.80 EUR 574.52 |
| 13x50x175 mm | BBG1350175 | CHF 545.80 EUR 574.52 |
| 14x50x175 mm | BBG1450175 | CHF 545.80 EUR 574.52 |
| 15x50x175 mm | BBG1550175 | CHF 545.80 EUR 574.52 |
| 16x50x175 mm | BBG1650175 | CHF 545.80 EUR 574.52 |
| 17x50x175 mm | BBG1750175 | CHF 545.80 EUR 574.52 |
| 18x50x175 mm | BBG1850175 | CHF 545.80 EUR 574.52 |
Modell / Artikel-Nr.
6x50x175 mm / BBG0650175
CHF 545.80 / EUR 574.52 exkl. MWSt.
7x50x175 mm / BBG0750175
CHF 545.80 / EUR 574.52 exkl. MWSt.
8x50x175 mm / BBG0850175
CHF 545.80 / EUR 574.52 exkl. MWSt.
9x50x175 mm / BBG0950175
CHF 545.80 / EUR 574.52 exkl. MWSt.
10x50x175 mm / BBG1050175
CHF 545.80 / EUR 574.52 exkl. MWSt.
11x50x175 mm / BBG1150175
CHF 545.80 / EUR 574.52 exkl. MWSt.
12x50x175 mm / BBG1250175
CHF 545.80 / EUR 574.52 exkl. MWSt.
13x50x175 mm / BBG1350175
CHF 545.80 / EUR 574.52 exkl. MWSt.
14x50x175 mm / BBG1450175
CHF 545.80 / EUR 574.52 exkl. MWSt.
15x50x175 mm / BBG1550175
CHF 545.80 / EUR 574.52 exkl. MWSt.
16x50x175 mm / BBG1650175
CHF 545.80 / EUR 574.52 exkl. MWSt.
17x50x175 mm / BBG1750175
CHF 545.80 / EUR 574.52 exkl. MWSt.
18x50x175 mm / BBG1850175
CHF 545.80 / EUR 574.52 exkl. MWSt.
Ersatzkette
| Modell | Art.-Nr. | exkl. MWSt. |
|---|---|---|
| 6x50x175 mm | BBK0631A2.5 | CHF 258.10 EUR 271.68 |
| 7x50x175 mm | BBK0731A2.5 | CHF 258.10 EUR 271.68 |
| 8x50x175 mm | BBK0831A3 | CHF 258.10 EUR 271.68 |
| 9x50x175 mm | BBK0931A3 | CHF 258.10 EUR 271.68 |
| 10x50x175 mm | BBK1031A4 | CHF 258.10 EUR 271.68 |
| 11x50x175 mm | BBK1131A4 | CHF 258.10 EUR 271.68 |
| 12x50x175 mm | BBK1231A6 | CHF 258.10 EUR 271.68 |
| 13x50x175 mm | BBK1331A6 | CHF 258.10 EUR 271.68 |
| 14x50x175 mm | BBK1431A6 | CHF 258.10 EUR 271.68 |
| 15x50x175 mm | BBK1531A6 | CHF 258.10 EUR 271.68 |
| 16x50x175 mm | BBK1631A6 | CHF 258.10 EUR 271.68 |
| 17x50x175 mm | BBK1731A6 | CHF 258.10 EUR 271.68 |
| 18x50x175 mm | BBK1831A6 | CHF 258.10 EUR 271.68 |
Modell / Art.-Nr.
6x50x175 mm / BBK0631A2.5
CHF 258.10 / EUR 271.68 exkl. MWSt.
7x50x175 mm / BBK0731A2.5
CHF 258.10 / EUR 271.68 exkl. MWSt.
8x50x175 mm / BBK0831A3
CHF 258.10 / EUR 271.68 exkl. MWSt.
9x50x175 mm / BBK0931A3
CHF 258.10 / EUR 271.68 exkl. MWSt.
10x50x175 mm / BBK1031A4
CHF 258.10 / EUR 271.68 exkl. MWSt.
11x50x175 mm / BBK1131A4
CHF 258.10 / EUR 271.68 exkl. MWSt.
12x50x175 mm / BBK1231A6
CHF 258.10 / EUR 271.68 exkl. MWSt.
13x50x175 mm / BBK1331A6
CHF 258.10 / EUR 271.68 exkl. MWSt.
14x50x175 mm / BBK1431A6
CHF 258.10 / EUR 271.68 exkl. MWSt.
15x50x175 mm / BBK1531A6
CHF 258.10 / EUR 271.68 exkl. MWSt.
6x50x175 mm / BBK1631A6
CHF 258.10/ EUR 271.68 exkl. MWSt.
17x50x175 mm / BBK1731A6
CHF 258.10/ EUR 271.68 exkl. MWSt.
18x50x175 mm / BBK1831A6
CHF 258.10/ EUR 271.68 exkl. MWSt.
Häufige Fragen
Wofür setze ich die BSF ein?
Für tiefe Längsschlitze an massiven Balken/Leimbindern: Steckverbindungen, Überblattungen, Kabel-/Rohrdurchführungen, Beschlagtaschen.
Was ist der Vorteil des großen Auflagetischs?
Maximale Geradführung und Stabilität, besonders bei breiten/schweren Werkstücken.
Wie richte ich die BSF korrekt ein?
Werkstück plan auflegen, Referenzkante wählen, Anschläge/Skalen einstellen, Trockenlauf, dann fräsen.
Welche Schlitz-Tiefe ist praxisüblich?
Abhängig von Werkzeug/Hub; tiefe Schlitze werden in mehreren Zustellungen hergestellt.
Wie erhalte ich glatte Schlitzwände?
Schrittweise Zustellung, konstante Vorschubgeschwindigkeit, scharfe Kette/Fräser, ggf. Schlichtgang.
Was ist der Nutzen der Beinhilfe/Absenkhilfe?
Kontrolliertes, kraftsparendes Absenken – sicherer Start, reproduzierbare Tiefe.
Späne/Absaugung?
Regelmässig Spänenest räumen; falls vorhanden Absaugung nutzen, Sichtbereich freihalten.
Welche Holzarten?
Alle gängigen Bauhölzer/Platten. Bei sehr harten/spröden Hölzern: Vorschub reduzieren, Werkzeug häufiger schärfen.
Sicherheitshinweise?
Werkstück spannfest, Hände außerhalb der Bahn, PSA (Brille/Gehörschutz), Kabel frei führen.
Typische Fehler & Abhilfe
Seitenschlag: Werkzeug stumpf/Spiel in Führung → schärfen, Führung prüfen. Massabweichung: Nullpunkt/Anschläge kontrollieren.
Serienfertigung – wie halte ich Mass?
Immer gleiche Referenzkante, Kontrollmass nach definiertem Takt prüfen, Anschläge nicht verstellen.
Zubehör/Ergänzung
Fräsketten in passender Breite, Anschlagleisten; für Schrägschlitze ggf. Schlitzgerät SG.
